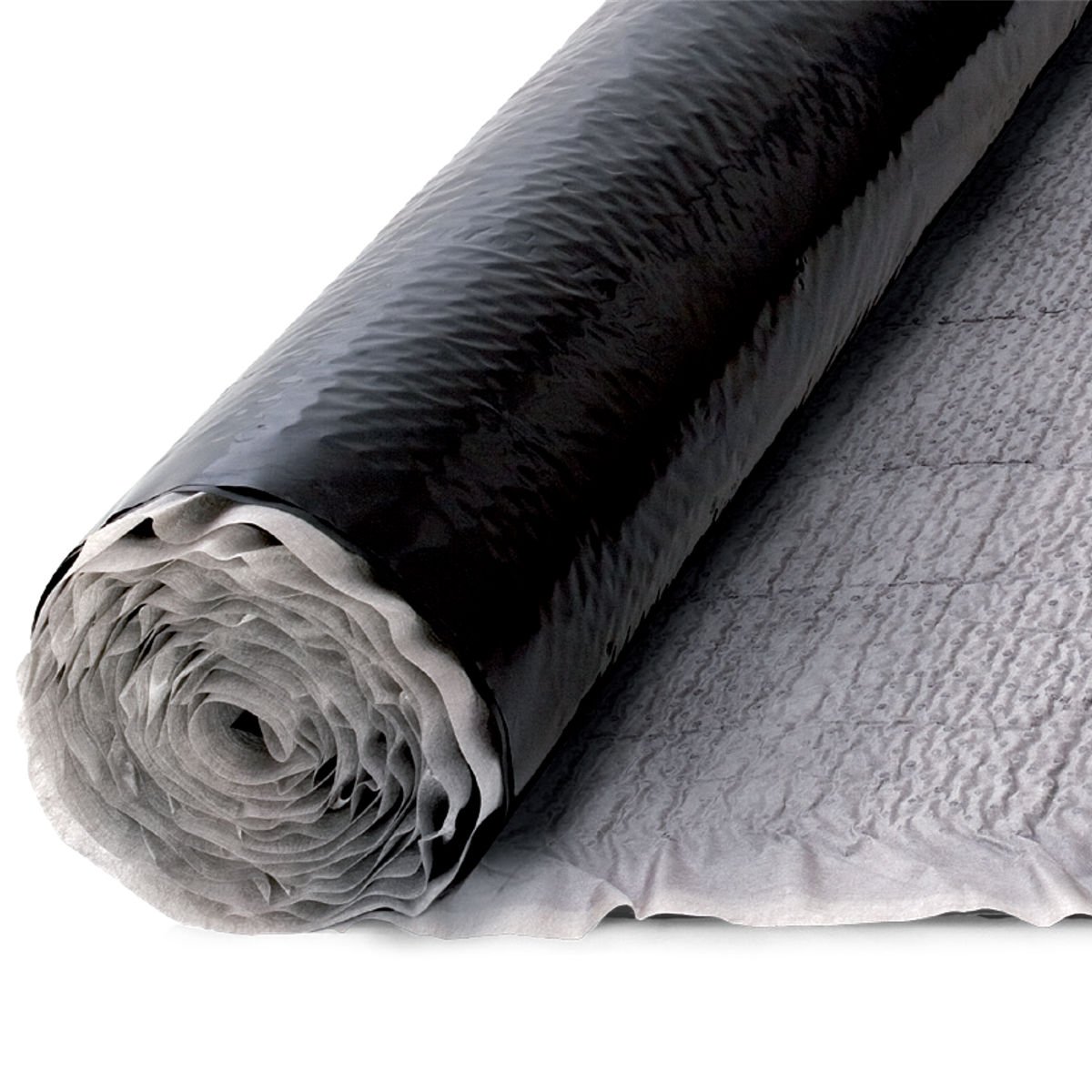

jafo® Drain VliesPlus Noppenbahn – 3-schichtige Schutz- und Drainagebahn für Dickbeschichtungen
Die jafo® Drain VliesPlus Noppenbahn ist eine 3-schichtige Schutz- und Drainagebahn für den Einsatz an erdberührten Bauteilen mit Dickbeschichtungen. Sie kombiniert eine Noppenbahn, ein Filtervlies und eine Gleitfolie zu einem funktionalen Schichtaufbau, der die Ableitung von Sickerwasser, den mechanischen Schutz der Abdichtung sowie das Abgleiten bei Bodenbewegungen unterstützt.
Mit einer Noppenhöhe von 8 mm, einem Ablaufvermögen von 16 600 l/h/m und einem Flächengewicht von 900 g/m² ist die Drain VliesPlus für Anwendungen ausgelegt, bei denen hohe Anforderungen an Drainleistung, Schutzwirkung und Belastbarkeit gestellt werden.
Warum Profis die jafo® Drain VliesPlus Noppenbahn wählen
✔ 3-schichtiger Aufbau – Kombination aus Noppenbahn, Filtervlies und Gleitfolie
✔ Hohe Drainleistung – Unterstützt die kontrollierte Ableitung von Sickerwasser
✔ Schutz von Dickbeschichtungen – Reduziert Punkt- und Flächenbelastungen
✔ Gleitfunktion – Ermöglicht Abgleiten bei sich setzenden Böden
✔ Stabile Noppenstruktur – Gleichmäßige Lastverteilung im Erdreich
✔ Geprüfte Ausführung – Nach relevanten DIN-Normen geprüft
Produkteigenschaften
Material: hochdichte PE-Folie (HDPE) mit Filtervlies und Gleitfolie
Farbe: schwarz
Noppenhöhe: 8 mm
Rollenbreite: 2,0 m
Rollenlänge: 20 m
Flächengewicht: 900 g/m²
Ablaufvermögen: 16 600 l/h/m
Druckfestigkeit: ≈ 25 t/m² (≈ 250 kN/m²)
Brandklasse: B2
Temperaturbeständigkeit: −40 °C bis +80 °C
Normen: DIN EN 13967, DIN EN 13252
Lagerung: UV-geschützt
Verfügbare Variante:
Artikel-Nr. | Produktname | Breite (m) | Länge (m) | Rollen / Palette |
|---|---|---|---|---|
170221.01 | jafo® Drain VliesPlus | 2,00 | 20 | 6 |
Was die jafo® Drain VliesPlus Noppenbahn im Alltag auszeichnet
Noppenbahnen bestehen aus einer hochdichten Polyethylenfolie mit eingeprägten Noppen, die einen definierten Abstand zwischen Mauerwerk und Erdreich schaffen. Dieser Abstand bildet einen Drainraum zur Ableitung von Sickerwasser und wirkt gleichzeitig als Puffer gegen mechanische Einwirkungen aus dem Erdreich.
Die jafo® Drain VliesPlus Noppenbahn erweitert dieses Grundprinzip um zwei zusätzliche Funktionsschichten. Das aufkaschierte Filtervlies verhindert das Eindringen von Feinanteilen in die Noppenzwischenräume und reduziert damit die Gefahr einer Verschlammung. Die Gleitfolie ermöglicht ein kontrolliertes Abgleiten der Bahn bei Bodenbewegungen oder Setzungen, ohne die darunterliegende Dickbeschichtung punktuell zu belasten.
Durch den 3-schichtigen Aufbau werden Schutz- und Drainfunktion in einem Arbeitsgang kombiniert. Die Dickbeschichtung wird vor mechanischen Belastungen geschützt, während gleichzeitig ein sicherer Drainraum zur Ableitung von Wasser erhalten bleibt. Die Noppenhöhe von 8 mm unterstützt eine gleichmäßige Wasserführung entlang der Konstruktion.
Mit einem Ablaufvermögen von 16 600 l/h/m eignet sich die Drain VliesPlus für Bauwerksdrainagen, bei denen dauerhaft anfallendes Sickerwasser kontrolliert abgeführt werden muss. Die Druckfestigkeit von etwa 25 t/m² ermöglicht den Einsatz auch bei höheren Erdlasten.
Die Bahn wird insbesondere dort eingesetzt, wo Dickbeschichtungen vor Punktbelastungen geschützt und gleichzeitig Bewegungen im Erdreich aufgenommen werden sollen. Sie ist keine Abdichtungsbahn, sondern eine konstruktive Schutz- und Drainlage, die Abdichtungssysteme funktional ergänzt.
Einsatzbereiche
Grundmauerschutz – Schutz von Dickbeschichtungen an erdberührten Wänden
Bauwerksdrainage – Ableitung von Sickerwasser entlang der Konstruktion
Vertikale Drainage – Drainlage im Kelleraußenwandbereich
Erdberührte Bauteile – Schutz- und Gleitschicht bei Bodenbewegungen
Begrünte Dächer – Drain- und Trennlage im Schichtaufbau
Hochbeete – Schutz angrenzender Bauteile vor Feuchtigkeit
Verarbeitung / Handhabung
Befestigung der Noppenbahn
Die Noppenbahn verfügt über einen integrierten Nagelrand, der eine Befestigung ermöglicht, ohne die Noppenstruktur zu beschädigen. Zur Fixierung können Dichtnägel verwendet werden. Alternativ ist eine Befestigung mit Schrauben in Dübeln möglich. Je nach Ausführung sind Noppenbahnen auch mit Selbstkleberand erhältlich.
Anbringung des Abschlussprofils
Zur oberen Begrenzung der Noppenbahn wird das jafo® Drain Abdeckprofil eingesetzt. Es sorgt für einen sauberen Übergang zum Mauerwerk, schützt die obere Kante der Bahn und reduziert das Eindringen von Feuchtigkeit oder Schmutz hinter die Noppenbahn. Zusätzlich trägt das Abdeckprofil zur Stabilisierung der verlegten Bahn bei.
Ausrichtung der Noppen
Die Ausrichtung der Noppen richtet sich nach der gewünschten Funktion im Aufbau. Bei einer Ausrichtung zur Wand entsteht eine Knautsch- und Hinterlüftungsebene. Werden die Noppen zum Erdreich ausgerichtet, erhöht sich der mechanische Schutz, und anfallendes Wasser kann über die Noppen in die Drainage abgeführt werden. Die Sickerschicht wird dabei vom Mauerwerk ferngehalten.
Verlegerichtung und Überlappung
Die Noppenbahn ist als Rollenware ausgeführt und kann horizontal von links nach rechts oder bei kleineren Flächen vertikal von oben nach unten verlegt werden. Zwischen den einzelnen Bahnen dürfen keine Lücken entstehen. Die Bahnen sind überlappend zu verlegen, um eine durchgängige Schutz- und Drainfunktion sicherzustellen.
FAQ
Wofür wird die jafo® Drain VliesPlus eingesetzt?
Sie wird als 3-schichtige Schutz- und Drainagebahn für Dickbeschichtungen verwendet.
Ist die Drain VliesPlus eine Abdichtung?
Nein, sie ersetzt keine Abdichtung, sondern schützt und ergänzt diese konstruktiv.
Welche Normen erfüllt die Bahn?
Sie ist geprüft nach DIN EN 13967 und DIN EN 13252.
Warum ist eine Gleitfolie integriert?
Die Gleitfolie ermöglicht ein Abgleiten der Bahn bei sich setzenden Böden und reduziert Punktbelastungen.
