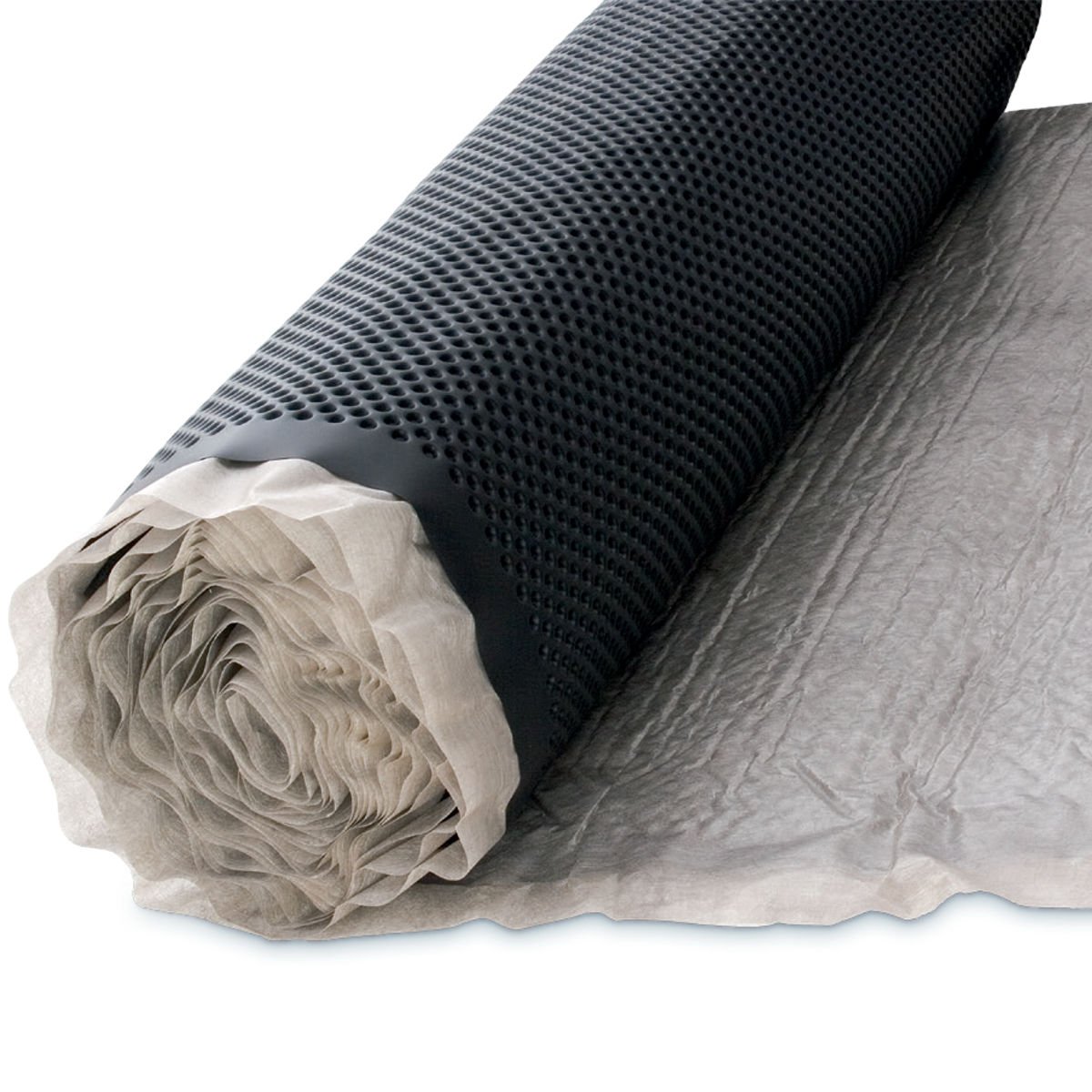

jafo® Drain Vlies Noppenbahn – Drainage- und Schutzbahn mit integriertem Filtervlies

Die jafo® Drain Vlies Noppenbahn ist eine Drainage- und Schutzbahn mit einseitig aufgebrachtem Filtervlies für den Einsatz an erdberührten Bauteilen. Sie wird eingesetzt, um Sickerwasser kontrolliert abzuleiten und Bauwerksabdichtungen vor mechanischen Einwirkungen aus dem Erdreich zu schützen.
Mit einem Ablaufvermögen von 16 600 l/h/m, einer Noppenhöhe von 8 mm und einem Flächengewicht von 775 g/m² ist die Bahn für Anwendungen ausgelegt, bei denen Drainleistung, Filterwirkung und Stabilität innerhalb eines mehrschichtigen Bauwerksaufbaus erforderlich sind. Das integrierte Filtervlies verhindert das Verschlammen der Noppenzwischenräume und unterstützt eine dauerhaft funktionsfähige Drainage.

Warum Profis die jafo® Drain Vlies Noppenbahn wählen

✔ Drainage mit Filterfunktion – Kombination aus Noppenstruktur und Filtervlies
✔ Hohe Drainleistung – Unterstützt die Ableitung von Sicker- und Stauwasser
✔ Schutz der Abdichtung – Reduziert mechanische Belastungen aus dem Erdreich
✔ Offener Drainraum – Filtervlies verhindert das Zusetzen der Noppenräume
✔ Stabile Noppenstruktur – Gleichmäßige Lastverteilung entlang der Wandfläche
✔ Systemfähig – Bestandteil konstruktiver Bauwerksdrainagen

Produkteigenschaften

• Material: hochdichte PE-Folie (HDPE) mit Filtervlies

• Noppenhöhe: 8 mm

• Rollenbreite: 2,0 m

• Rollenlänge: 20 m

• Flächengewicht: 775 g/m²

• Ablaufvermögen: 16 600 l/h/m

• Druckfestigkeit: 250 kN/m² (≈ 25 t/m²)

• Brandklasse: B2

• Temperaturbeständigkeit: −40 °C bis +80 °C

• Lagerung: UV-geschützt

Verfügbare Varianten:

Was die jafo® Drain Vlies Noppenbahn im Alltag auszeichnet

Noppenbahnen bestehen aus einer hochdichten Polyethylenfolie mit eingeprägter Noppenstruktur, die einen physikalischen Abstand zwischen Bauwerk und Erdreich erzeugt. Dieser Abstand bildet einen definierten Drainraum, in dem Wasser abgeleitet werden kann, ohne dauerhaft auf das Mauerwerk oder auf vorhandene Abdichtungen einzuwirken. Gleichzeitig übernimmt die Bahn eine mechanische Schutzfunktion gegenüber Druck- und Punktbelastungen aus dem Erdreich.

Die jafo® Drain Vlies Noppenbahn erweitert dieses Prinzip durch ein einseitig aufgebrachtes Filtervlies. Dieses verhindert, dass Feinanteile aus dem Erdreich in die Noppenzwischenräume gelangen und diese verschlammen. Der Drainraum bleibt dadurch langfristig offen, was insbesondere bei bindigen oder feinkörnigen Böden von Bedeutung ist.

Mit einem Ablaufvermögen von 16 600 l/h/m unterstützt die Bahn eine zuverlässige Ableitung von Sickerwasser entlang der Konstruktion. Die Noppenhöhe von 8 mm schafft einen stabilen Luft- und Drainraum, während die Druckfestigkeit von rund 25 t/m² eine ausreichende Belastbarkeit für den Einsatz an erdberührten Bauteilen bietet.

Im Grundmauerschutz trennt die Noppenbahn das Mauerwerk vom angrenzenden Erdreich. Dadurch werden Abdichtungen vor direktem Kontakt mit Steinen, Wurzeln oder Bodenbewegungen geschützt. Gleichzeitig trägt der definierte Abstand zur Entlastung der Bauwerksabdichtung bei und unterstützt einen ausgeglichenen Feuchtehaushalt im Wandbereich.

Als Bestandteil der Bauwerksdrainage wird die jafo® Drain Vlies Noppenbahn in mehrschichtigen Systemen eingesetzt. Sie ersetzt keine Abdichtung, sondern ergänzt diese als Drain-, Schutz- und Filterlage. Ihre Funktion entfaltet sie im Zusammenspiel mit weiteren Bauelementen, bei denen jede Schicht eine klar definierte Aufgabe übernimmt.

Einsatzbereiche

• Grundmauerschutz – Drain- und Schutzlage an erdberührten Außenwänden

• Bauwerksdrainage – Ableitung von Sickerwasser entlang des Bauwerks

• Vertikale Drainage – Schutz und Entlastung von Kelleraußenwänden

• Konstruktiver Feuchteschutz – Ergänzung zu Abdichtungssystemen

• Erdberührte Bauteile – Trenn- und Drainlage zwischen Bauwerk und Erdreich

Verarbeitung / Handhabung

Befestigung der Noppenbahn
Die Noppenbahn verfügt über einen integrierten Nagelrand, der eine Befestigung ermöglicht, ohne die Noppenstruktur zu beschädigen. Zur Fixierung können Dichtnägel verwendet werden. Alternativ ist eine Befestigung mit Schrauben in Dübeln möglich. Je nach Ausführung sind Noppenbahnen auch mit Selbstkleberand erhältlich.

Anbringung des Abschlussprofils
Zur oberen Begrenzung der Noppenbahn wird das jafo® Drain Abdeckprofil eingesetzt. Es sorgt für einen sauberen Übergang zum Mauerwerk, schützt die obere Kante der Bahn und reduziert das Eindringen von Feuchtigkeit oder Schmutz hinter die Noppenbahn. Zusätzlich trägt das Abdeckprofil zur Stabilisierung der verlegten Bahn bei.

Ausrichtung der Noppen
Die Ausrichtung der Noppen richtet sich nach der gewünschten Funktion im Aufbau. Bei einer Ausrichtung zur Wand entsteht eine Knautsch- und Hinterlüftungsebene. Werden die Noppen zum Erdreich ausgerichtet, erhöht sich der mechanische Schutz, und anfallendes Wasser kann über die Noppen in die Drainage abgeführt werden. Die Sickerschicht wird dabei vom Mauerwerk ferngehalten.

Verlegerichtung und Überlappung
Die Noppenbahn ist als Rollenware ausgeführt und kann horizontal von links nach rechts oder bei kleineren Flächen vertikal von oben nach unten verlegt werden. Zwischen den einzelnen Bahnen dürfen keine Lücken entstehen. Die Bahnen sind überlappend zu verlegen, um eine durchgängige Schutz- und Drainfunktion sicherzustellen.

FAQ

Welche Funktion erfüllt das Filtervlies?
Das Filtervlies verhindert das Eindringen von Feinanteilen in die Noppenzwischenräume und reduziert das Risiko einer Verschlammung des Drainraums.

Ist die jafo® Drain Vlies Noppenbahn eine Abdichtung?
Nein, sie ersetzt keine Abdichtung, sondern ergänzt diese als Drain- und Schutzlage.

Für welche Anwendungen ist die Bahn vorgesehen?
Sie wird im Grundmauerschutz und in der Bauwerksdrainage eingesetzt.

Welche Temperaturbereiche sind zulässig?
Der Einsatz ist von −40 °C bis +80 °C vorgesehen.
