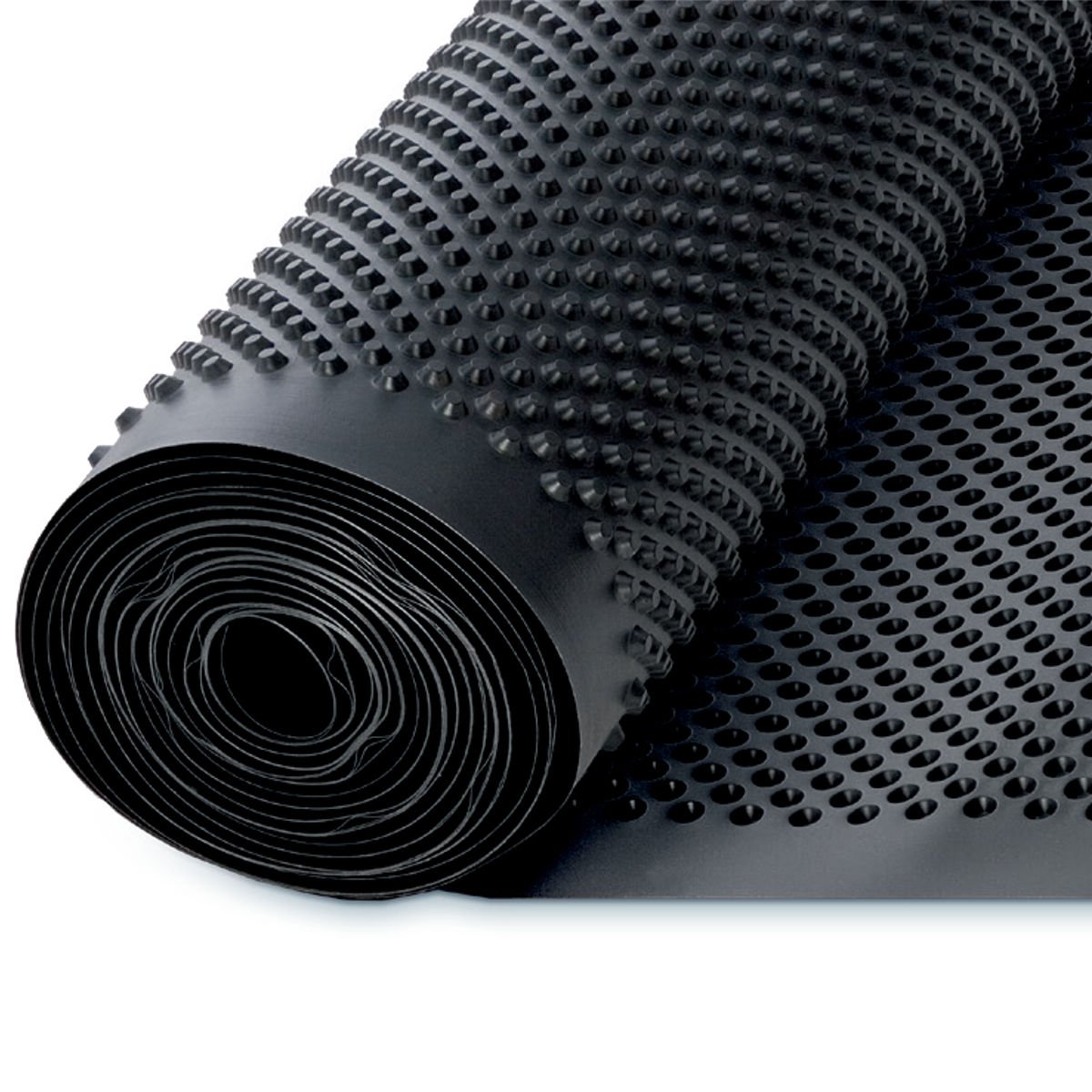

jafo® Drain Noppenbahn – Drainage- und Schutzbahn für erdberührte Bauteile

Die jafo® Drain Noppenbahn ist eine Drainage- und Schutzbahn für den Einsatz an erdberührten Bauteilen wie Fundamenten, Kelleraußenwänden und Bodenplatten. Sie dient der Ableitung von Sickerwasser sowie dem mechanischen Schutz von Bauwerksabdichtungen gegenüber dem angrenzenden Erdreich.
Mit einem Ablaufvermögen von 16 600 l/h/m, einer Noppenhöhe von 8 mm und einem Flächengewicht von 500 g/m² ist die Noppenbahn für Anwendungen ausgelegt, bei denen Drainleistung und Schutzfunktion innerhalb eines konstruktiven Bauwerksaufbaus erforderlich sind. Die Bahn ist in Rollenbreiten von 0,5 m bis 3,0 m erhältlich und für den großflächigen Einsatz vorgesehen.

Warum Profis die jafo® Drain Noppenbahn wählen

✔ Zuverlässige Drainfunktion – Unterstützt die kontrollierte Ableitung von Sickerwasser
✔ Definierter Abstand – Noppenstruktur trennt Bauwerk und Erdreich dauerhaft
✔ Mechanischer Schutz – Entlastet Abdichtungen von Druck- und Punktbelastungen
✔ Stabile Noppenanordnung – Gleichmäßige Lastverteilung im Schichtaufbau
✔ Große Bahnbreiten – Reduzieren Überlappungen und Flächenverluste
✔ Systemfähig – In mehrschichtige Fundament- und Kelleraufbauten integrierbar

Produkteigenschaften

• Material: hochdichte PE-Folie (HDPE)

• Farbe: schwarz

• Noppenhöhe: 8 mm

• Rollenbreite: 0,5 m bis 3,0 m

• Rollenlänge: 20 m

• Flächengewicht: 500 g/m²

• Ablaufvermögen: 16 600 l/h/m

• Druckfestigkeit: 200 kN/m²

• Brandklasse: B2

• Temperaturbeständigkeit: −40 °C bis +80 °C

• Lagerung: UV-geschützt

Verfügbare Varianten:

Was die jafo® Drain Noppenbahn im Alltag auszeichnet

Noppenbahnen bestehen aus einer hochdichten Polyethylenfolie mit eingeprägter Noppenstruktur, die einen physikalischen Abstand zwischen Bauwerk und Erdreich erzeugt. Dieser Abstand bildet einen Drainraum, in dem anfallendes Wasser abgeführt werden kann, ohne dauerhaft auf das Mauerwerk oder auf die Abdichtung einzuwirken. Gleichzeitig schützt die Noppenbahn die Abdichtung vor mechanischen Einwirkungen aus dem Erdreich.

Die jafo® Drain Noppenbahn nutzt dieses Prinzip mit diagonal angeordneten Noppen, die Lasten gleichmäßig aufnehmen und in den Untergrund ableiten. Dadurch wird die Abdichtung entlastet und vor punktuellen Beschädigungen geschützt. Das Ablaufvermögen von 16 600 l/h/m unterstützt eine zuverlässige Ableitung von Sicker- und Stauwasser entlang der Konstruktion.

Ein wesentlicher Vorteil ergibt sich aus den großen verfügbaren Bahnbreiten. Rollenbreiten bis 3,0 m reduzieren die Anzahl der Überlappungen innerhalb des Aufbaus. Dadurch fällt der Flächenverlust geringer aus, und der Materialeinsatz kann effizienter erfolgen. Gleichzeitig verringert sich der Bedarf an zusätzlichem Befestigungszubehör.

Im Grundmauerschutz trennt die Noppenbahn das Mauerwerk vom angrenzenden Erdreich. Sie verhindert direkten Kontakt mit Steinen, Wurzeln oder Bodenbewegungen und schützt Abdichtungen vor mechanischer Beanspruchung. Unter Betonsohlen wird sie als Sauberkeits- und Trennlage eingesetzt, während sie in zweischaligen Konstruktionen als Sickerschicht zur gezielten Wasserableitung dient.

Die jafo® Drain Noppenbahn ist keine Abdichtungsbahn. Sie ergänzt Abdichtungssysteme als konstruktive Drain- und Schutzlage und entfaltet ihre Funktion im Zusammenspiel mit weiteren Schichten innerhalb eines abgestimmten Bauwerksaufbaus.

Einsatzbereiche

• Grundmauerschutz – Drain- und Schutzlage an erdberührten Außenwänden

• Vertikale Drainage – Ableitung von Feuchtigkeit entlang der Kellerwand

• Sauberkeitsschicht – Trennlage unter Betonsohlen

• Sickerschicht – Wasserableitung in zweischaligen Konstruktionen

• Begrünte Dächer – Drain- und Trennlage im Schichtaufbau

• Hochbeete – Schutz angrenzender Bauteile vor Feuchtigkeit

Verarbeitung / Handhabung

Befestigung der Noppenbahn
Die Noppenbahn verfügt über einen integrierten Nagelrand, der eine Befestigung ermöglicht, ohne die Noppenstruktur zu beschädigen. Zur Fixierung können Dichtnägel verwendet werden. Alternativ ist eine Befestigung mit Schrauben in Dübeln möglich. Je nach Ausführung sind Noppenbahnen auch mit Selbstkleberand erhältlich.

Anbringung des Abschlussprofils
Zur oberen Begrenzung der Noppenbahn wird das jafo® Drain Abdeckprofil eingesetzt. Es sorgt für einen sauberen Übergang zum Mauerwerk, schützt die obere Kante der Bahn und reduziert das Eindringen von Feuchtigkeit oder Schmutz hinter die Noppenbahn. Zusätzlich trägt das Abdeckprofil zur Stabilisierung der verlegten Bahn bei.

Ausrichtung der Noppen
Die Ausrichtung der Noppen richtet sich nach der gewünschten Funktion im Aufbau. Bei einer Ausrichtung zur Wand entsteht eine Knautsch- und Hinterlüftungsebene. Werden die Noppen zum Erdreich ausgerichtet, erhöht sich der mechanische Schutz, und anfallendes Wasser kann über die Noppen in die Drainage abgeführt werden. Die Sickerschicht wird dabei vom Mauerwerk ferngehalten.

Verlegerichtung und Überlappung
Die Noppenbahn ist als Rollenware ausgeführt und kann horizontal von links nach rechts oder bei kleineren Flächen vertikal von oben nach unten verlegt werden. Zwischen den einzelnen Bahnen dürfen keine Lücken entstehen. Die Bahnen sind überlappend zu verlegen, um eine durchgängige Schutz- und Drainfunktion sicherzustellen.

FAQ

Welche Funktion hat die jafo® Drain Noppenbahn?
Sie dient als Drain- und Schutzlage zur Ableitung von Feuchtigkeit und zum Schutz von Abdichtungen.

Ist die Noppenbahn eine Abdichtung?
Nein, sie ersetzt keine Abdichtung, sondern ergänzt diese als konstruktive Schutz- und Drainlage.

Welche Temperaturbereiche sind zulässig?
Der Einsatz ist von −40 °C bis +80 °C vorgesehen.

Warum sind große Bahnbreiten vorteilhaft?
Sie reduzieren Überlappungen und damit Flächenverluste innerhalb des Aufbaus.
